綜合布線系統驗收

        在進行綜合布線系統驗收之前，需要進行一系列的準備工作，以確保驗收過程的順利進行。以下是一些重要的準備工作：

        制定驗收計劃，明確驗收的時間、地點、人員、方法等信息，并與相關人員進行充分的溝通和協調，確保驗收計劃得以順利執行。

        確保驗收人員具有足夠的技術知識和經驗，熟悉綜合布線系統的安裝和配置要求，以便能夠準確評估系統的性能和質量。

        驗收的主要步驟一般而言，綜合布線系統的驗收可以分為以下幾個主要步驟：

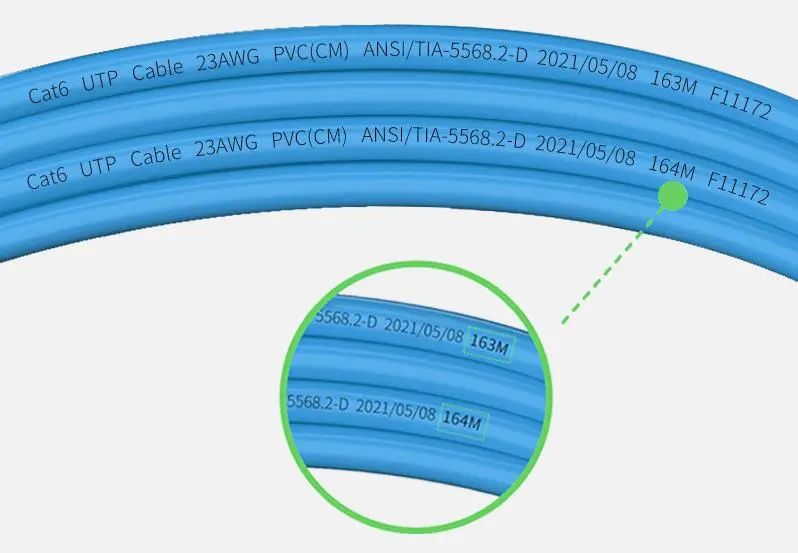

        首先對綜合布線系統產品的外觀進行檢查，包括機柜、面板、接口等部分，確保其安裝位置、固定方式、標識等符合相應的設計和規劃要求。同時，還需要檢查綜合布線系統產品的包裝是否完好無損，有無明顯的物理損傷，GB/T 50312工程驗收規范第4.0.3條中第一條對銅纜的檢驗要求有以下規定：纜線識別標記包括纜線標志和標簽纜線標志:在纜線的護套上以不大于 1m 的間隔印有生產廠廠名或代號,纜線型號及生產年份。以m的間距印有以“m”為單位的長度標志。標簽:應在每根成品纜線所附的標簽或在產品的包裝外給出下列信息:制造廠名及商標、纜線型號、長度(m)毛重(kg）出廠編號、制造日期。如下圖所示可以清晰的看清楚線纜的制造廠名及商標、纜線型號、線纜類型、生產標準、制造日期、長度等信息。

        GB/T 50312工程驗收規范第6.1.1條中第七條對線纜的彎曲半徑有以下規定：

（1）非屏蔽和屏蔽 4 對對絞電纜的彎曲半徑不應小于電纜外徑的4倍;

（2）主干對絞電纜的彎曲半徑不應小于電纜外徑的 10 倍;

（3）2芯或4芯水平光纜的彎曲半徑應大于25mm;其他芯數的水平光纜、主干光纜和室外光纜的彎曲半徑不應小于光纜外徑的10倍;

（4）G.657、G.652 用戶光纜彎曲半徑應符合下列圖表的規定。

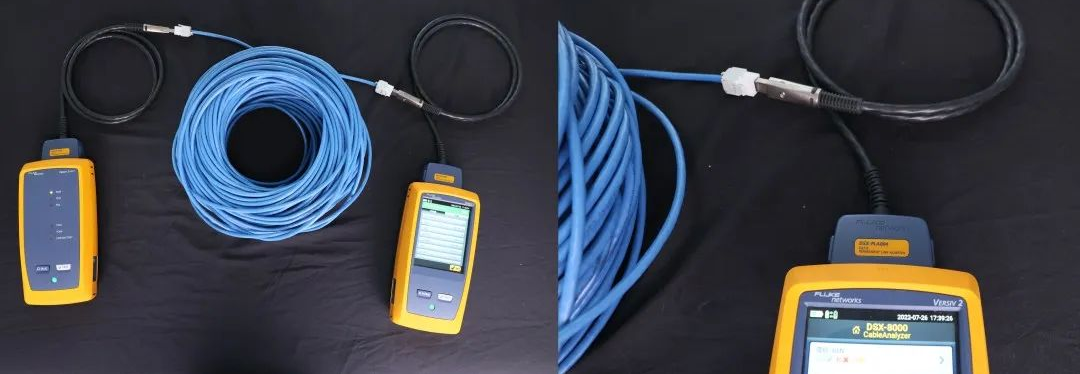

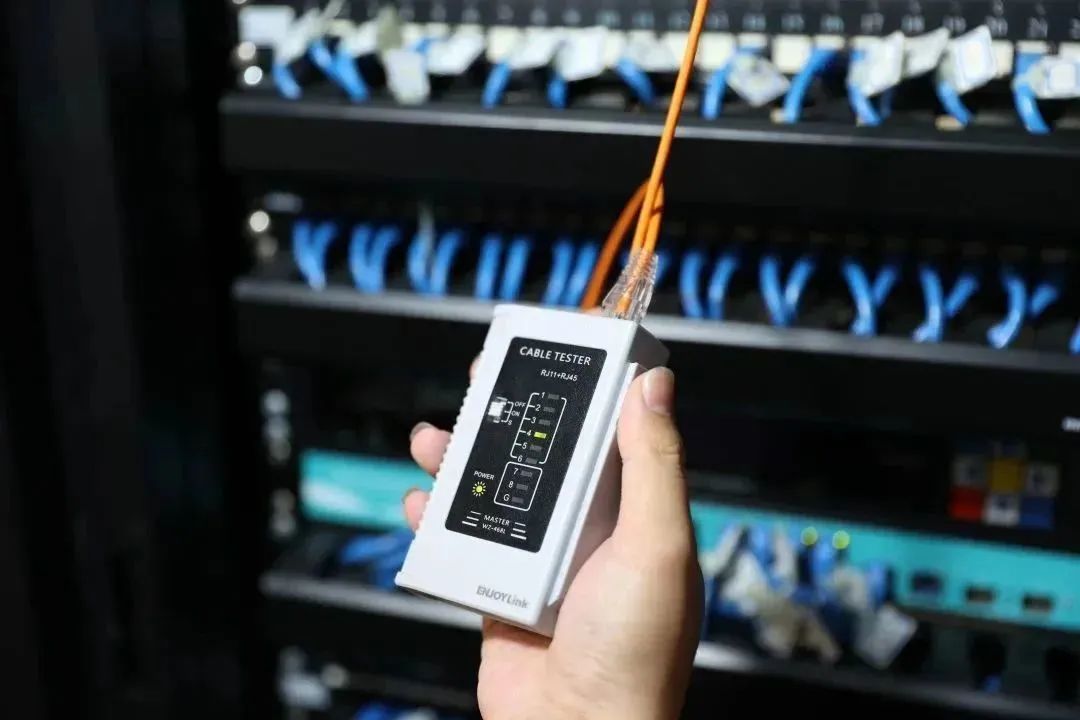

        對綜合布線系統的傳輸性能進行測試，包括帶寬、信噪比、損耗等參數的測試。使用專業的測試儀器，例如：銅纜fluke測試儀，ODTR等，對綜合布線系統進行全面的性能測試，確保其能夠滿足設計和規劃中的性能要求。

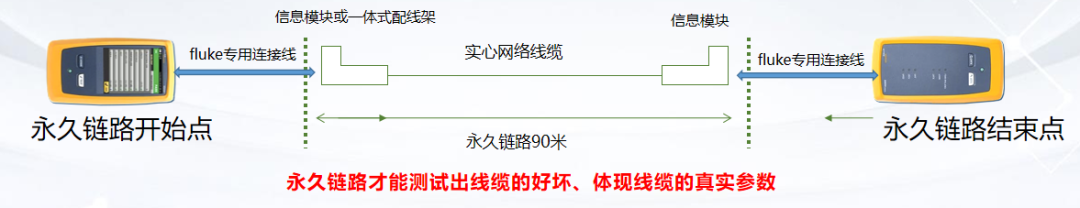

        在使用銅纜fluke測試網線性能時要采用永久鏈路標準進行測試，在GB/T 50312工程驗收規范第8.0.2條中第一條對銅纜的驗收測試要求有以下規定：永久鏈路測試是布線系統工程質量驗證的必要手段。在工程中不能以信道測試取代永久鏈路的測試。GB/T 50312工程驗收規范第8.0.2條中第二條對銅纜的驗收測試要求有以下規定：信道測試時，由于跳線更換導致每次測得的參數不一致,因此測試的結果不宜作為永久保存的驗收文本。實際上永久鏈路測試和跳線測試合格了,信道測試一定會合格。另外，信道驗收測試應在工程完工后及時實施，否則經常會因信道的組成缺失器件而無法完成測試工作。所以,永久鏈路測試應作為首選的認證測試方式，其次選擇信道方式。

GB/T 50312工程驗收規范第4.0.3條中第四條對銅纜的檢驗要求有以下規定：電氣性能抽驗可使用現場電纜測試儀按照布線鏈路的等級對電纜長度、插入損耗、近端串音等技術指標進行測試。首先應從本批量電纜配盤中任意抽取三盤進行電纜總長度的核準,需在電纜一端按標準終接連接器件,利用儀表的單端測長功能進行總長度核準。另外從本批量電纜中任意三盤中各截出 90m 長度,加上工程中所選用的連接器件,按永久鏈路測試模型進行抽樣測試對工程設備纜線和跳線可按5%比例進行抽樣測試。

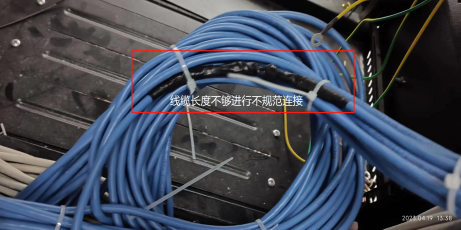

圖1 不規范的施工

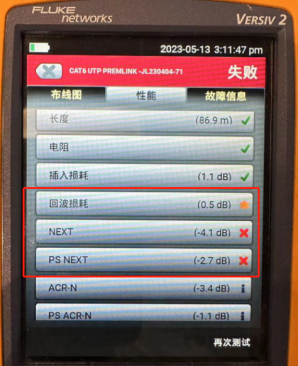

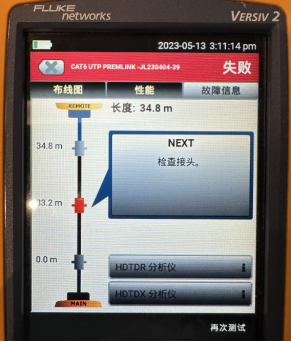

        當線纜預留長度不夠，使用強電的連接方式對網線進行對接時，線纜內部絞距會遭到破壞如圖1，線纜測試出來的會顯示線纜在中段有不規范連接，如圖2；測試結果會顯示電阻、串音等數值無法滿足標準要求，線纜在使用時也會發現數據傳輸不穩定等問題如圖3。

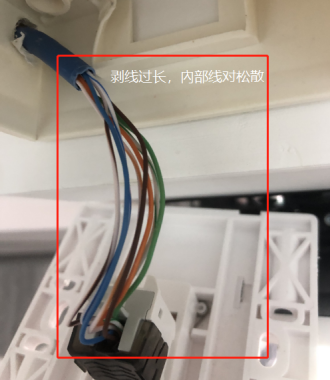

圖4不規范的施工

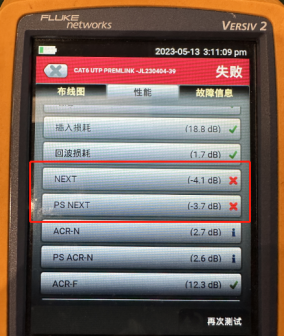

             圖5 測試失敗原因                       圖6 不通過數據

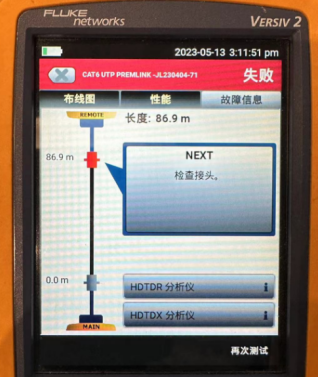

        當線纜與模塊等配件的連接不規范，如圖4，線纜內部絞距會遭到破壞，這時線纜測試出來的會顯示線纜終端或者起始段接口有問題，如圖5；測試結果會顯示回波、串音等數值無法滿足標準要求，線纜在使用時也會發現數據傳輸不穩定等問題如圖6。

        對綜合布線系統的相關文檔和驗收報告進行審核，包括系統的設計文檔、安裝文檔、測試報告等。確保這些文檔完整、準確，并且符合驗收標準和規范要求。

        在完成綜合布線系統的驗收后，還需要進行一些處理工作，以確保綜合布線系統的正常運行和維護：

        如果在驗收過程中發現了綜合布線系統存在的缺陷和問題，需要及時修復和處理，確保系統的性能和質量達到預期的要求。

        將完成的驗收報告和相關文檔進行歸檔，作為后續維護和管理的依據。驗收報告應包括綜合布線系統的驗收結果、測試數據、問題和缺陷的記錄等詳細信息。

        在綜合布線系統驗收合格后，將系統正式交付給客戶或使用方，包括交付驗收報告、文檔和相關的軟件、硬件等。

        在綜合布線系統交付后，需要進行相關培訓和知識轉移，確保客戶或使用方能夠正確操作和維護綜合布線系統。培訓內容可以包括系統的基本操作、故障排除、維護和管理等。

        綜合布線系統的驗收并不是終點，而是一個起點。在系統正式投入使用后，需要進行定期的維護和管理，包括監控系統的性能、處理故障、更新配置等，以確保系統持續穩定運行。

        如果在驗收過程中存在未解決的問題，需要及時跟進并解決，確保綜合布線系統在驗收后能夠達到設計和規劃中的要求。

        對綜合布線系統的驗收過程進行總結和反饋，包括驗收的經驗教訓、問題和解決方案、優點和不足等，以便在未來的項目中進行改進和提升。

        綜合布線系統的驗收是確保其性能和質量符合設計和規劃要求的重要環節。通過嚴格的驗收過程，可以確保綜合布線系統能夠正常運行，滿足用戶的需求，并提供可靠的網絡通信基礎設施。在驗收過程中，需要使用專業的測試工具和設備，對連接性、傳輸性能、安全性、配置和管理等方面進行全面的測試。同時，還需要及時處理發現的缺陷和問題，進行培訓和知識轉移，確保綜合布線系統能夠持續穩定運行并得到有效的維護和管理。
