醫院網絡用傳統以太網還是全光網絡搭建？

計算機網絡系統作為智能化系統的基礎，整合了數據、語音、多媒體等功能，在功能上規劃為內網（醫療專用網絡）、無線專網（醫療設備無線接入網絡）、外網（行政辦公網絡、可訪問Internet）、智能設備網（其它智能化應用系統的設備接入網絡，如監控、門禁、有線電視等）四套網絡。

醫院計算機網絡系統的搭建一般分為兩個結構：以太網交換機結構和全光POL網絡結構，該選用什么結構，一直是現在網絡設計的熱點話題，本篇文章將從案例出發，實際對比不同組網的優劣勢，來選擇合適的組網方式。

應用不斷增加，接入方式多種多樣；難以兼顧帶寬、時延、可靠性等指標。

缺乏統一規劃，有線、無線等分別建網；內網、外網、安防網等相對獨立，數據/管理孤島；網絡場景復雜(會診/閱片/手術/病房等)。

網絡維護力量薄弱，專業IT維護團隊能力不足；業務調整周期長，需要重新規劃部署。

網線容量受限，帶寬升級需重新布線，易老化、壽命短；機房空間不足，隨著網絡設備增加改造困難、改造成本高。

以綜合布線七大子系統為設計原則，網絡采用二層架構，每層樓設置1個弱電接入間，機房核心匯聚交換機通過光纖萬兆到弱電管理間的接入交換機，接入交換機采用六類非屏蔽網線千兆到桌面。

匯聚板卡用16口OLT板卡，按1:8的分光比，使用8口ONU實現房間接入，核心至分光器通過1根24芯單模光纜進行連接，分光器再通過主干光纜連接至分纖箱，最后皮線光纜入房間，房間ONU接入網點采用六類非屏蔽銅纜。

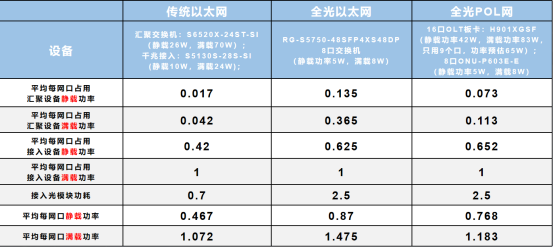

根據所使用相應設備的靜載功率和滿載功率可以算出不同組網下的平均網絡端口耗電情況如上圖。

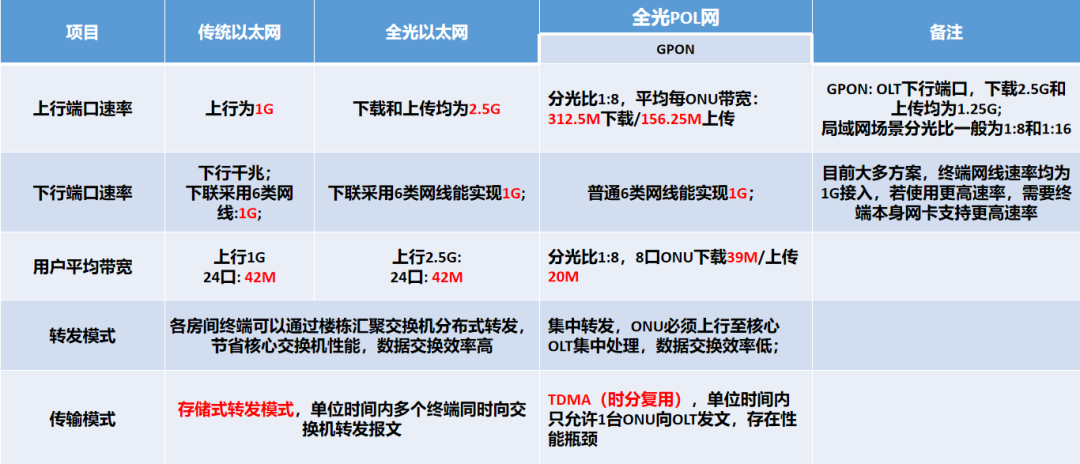

上圖為對比情況，可以看出在所有端口都滿載的情況下不同組網的帶寬。

傳統以太網：采用六類非屏蔽網線的接入，上下行都為1Gbps的速率，用戶平均下行帶寬為42Mbps；

全光以太網：采用六類非屏蔽網線的接入和24口接入交換機的情況下，用戶平均下行帶寬為：42Mbps；

全光POL組網：分光器選用1:8，接入端采用8口ONU，所以可以算出來用戶平均下行帶寬為：39Mbps。

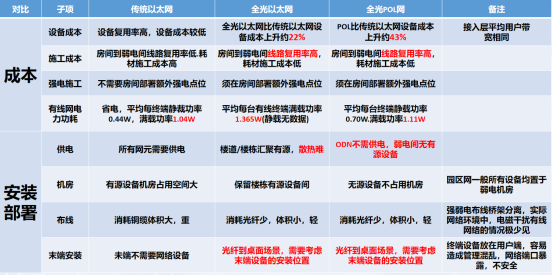

傳統以太網需要設置更多的管理間用來存放交換機設備，但是用戶端不需要放置設備；全光以太網和全光POL組網，雖然不需要占用機房空間，但是在設計的時候要考慮末端設備的安裝位置，并且相應也要考慮其安全性。

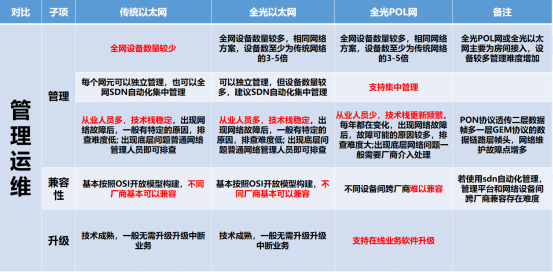

從圖中可以看出，傳統以太網技術出現使用比較久，技術棧穩定，從業人員多，出現故障時可以快速排查；而全光POL組網，技術棧更新頻繁，從業人員較少，出現網絡故障的時候需要較長的維修時效。

綜合考慮醫院辦公網建議用交換機以太網去進行網絡設計，原因如下：

1、傳統網絡和全光網絡總體造價成本差別不大，無需過多從成本上去考慮；

2、醫院辦公網絡信息點位比較集中，采用弱電間集中管理比較方便；

3、醫院業務網種類系統較多，對數據轉發能力和處理效率要求比較高，POL網絡采用時分復用的傳輸模式，存在性能瓶頸，尤其是在高并發業務場景中，業務卡頓及延時會比較嚴重。以太網采用存儲式轉發模式，無性能瓶頸，更適用于醫院辦公網。
