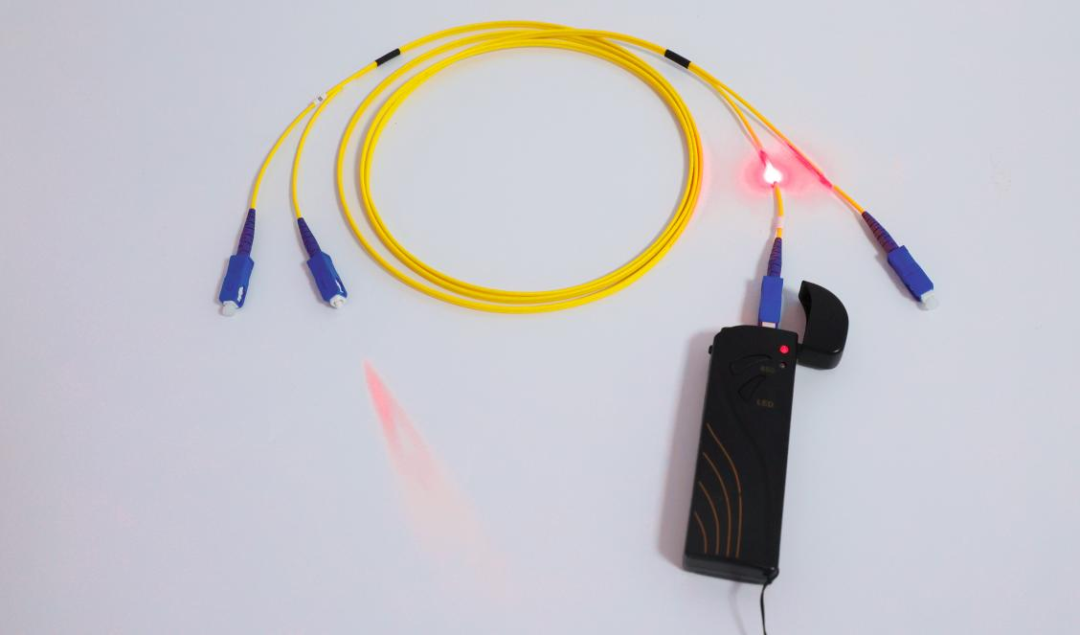

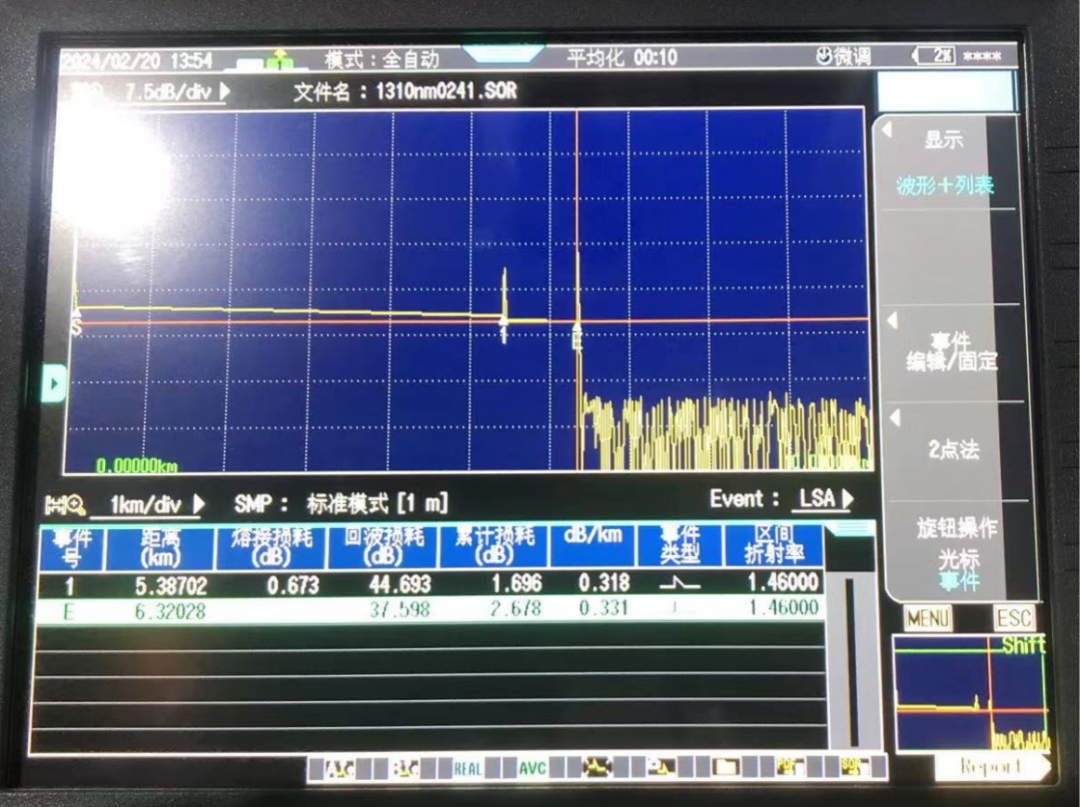

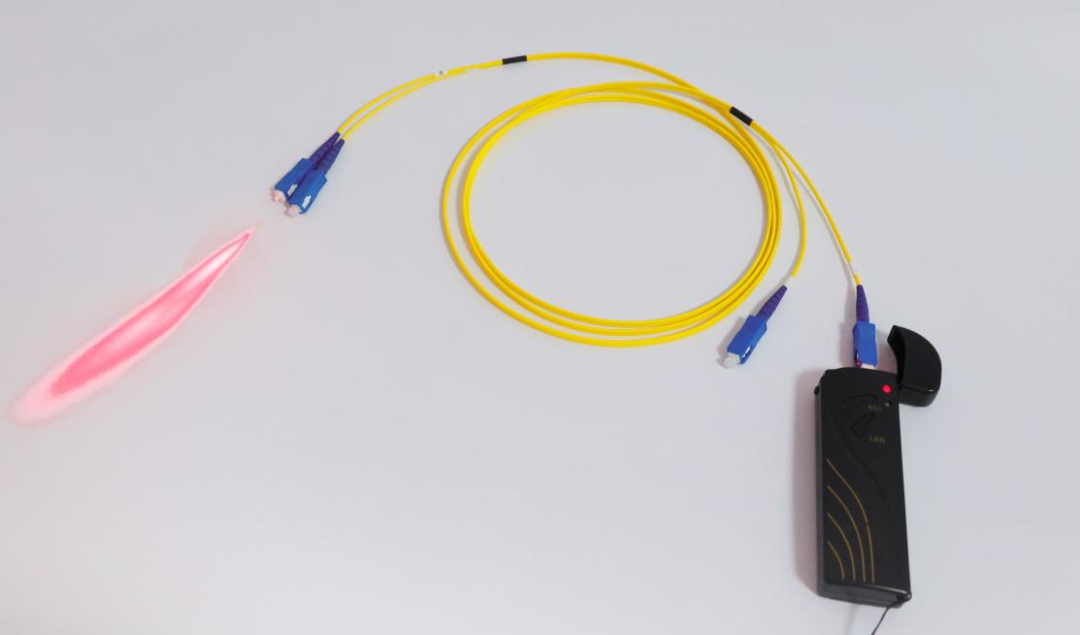

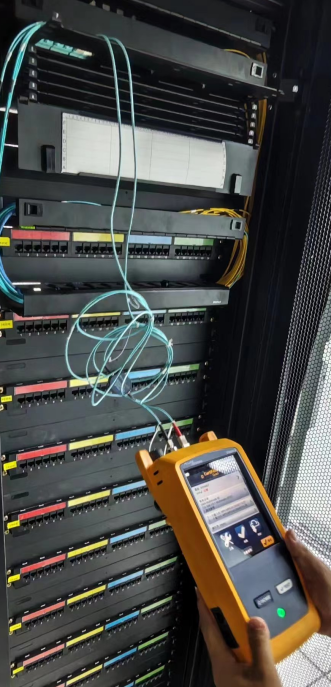

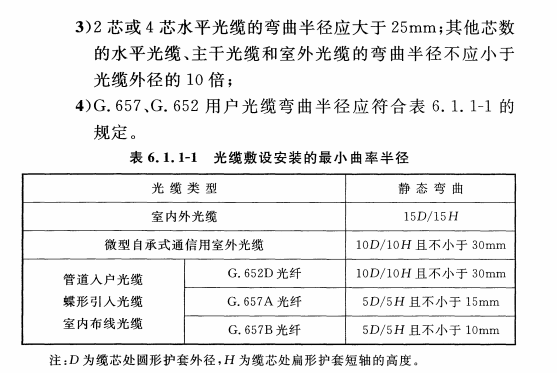

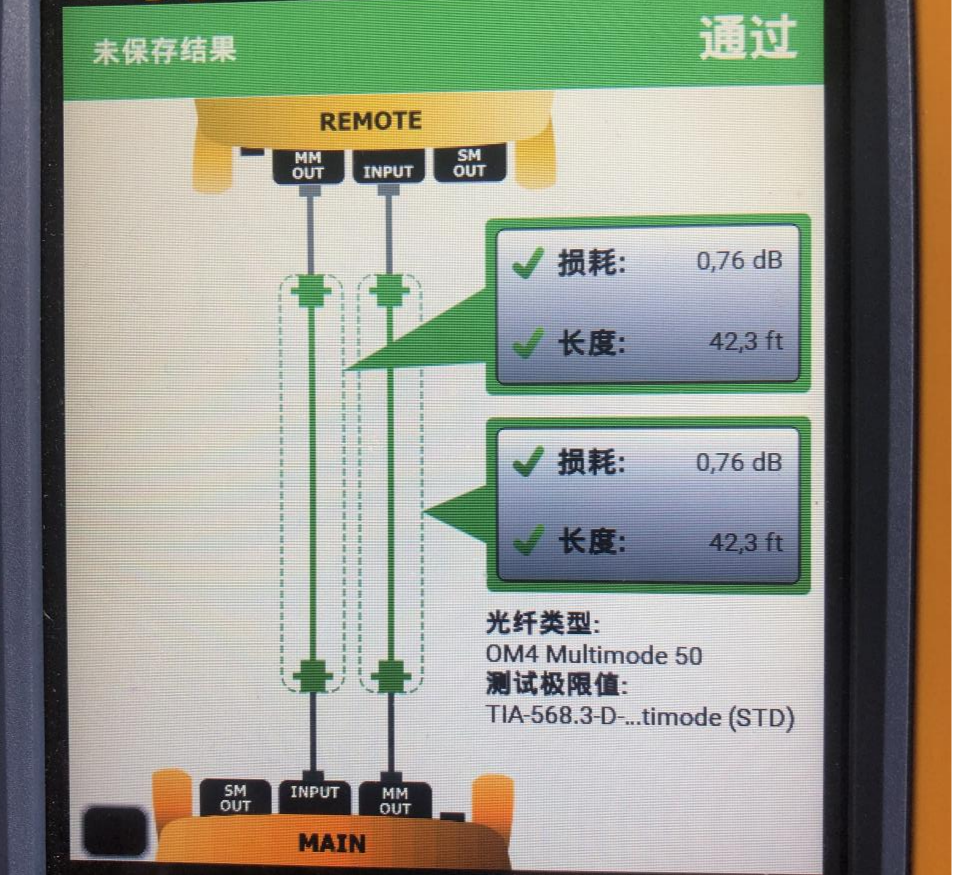

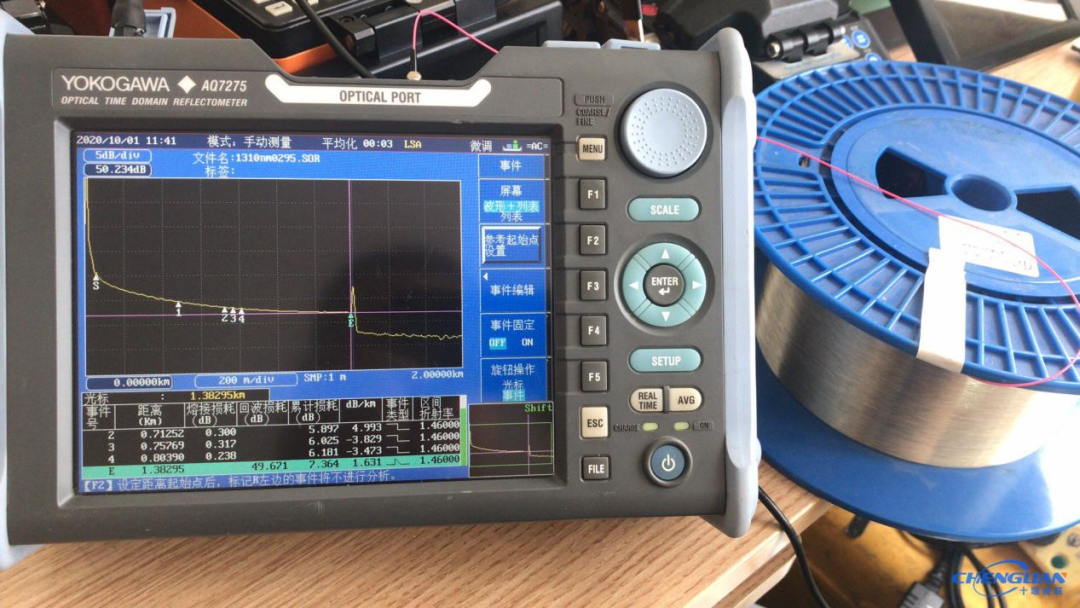

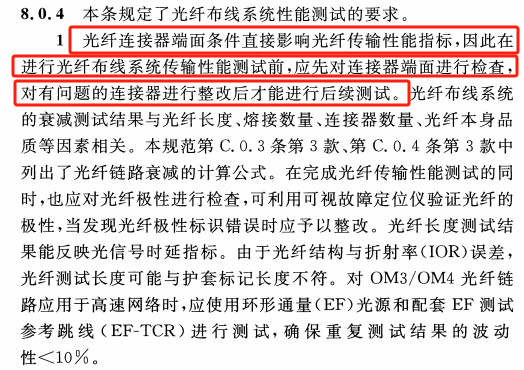

如何辨別光纖鏈路的好壞？發表時間：2024-03-18 11:38  前言 光纖通信由于傳輸距離遠、容量大、質量高等特點而成為當今信息傳輸的主要手段之一，是“信息高速公路”的基石。隨著全光技術的不斷普及，光纖通信技術的應用也越來越廣泛，光纖的新品種和新結構不斷出現，但市面上光纖產品質量也參差不齊。那么如何辨別光纖產品的質量，確保信息傳輸通道的穩定性？光纖鏈路測試就是主要的辨別手段之一。 光纖測試的主要方式 光纖檢測的主要目的是檢測光纖鏈路的長度、衰減、極性以及斷點位置等，光纖鏈路測試是確保光纖通信系統穩定運行的關鍵，可以及時發現和解決光纖鏈路中的問題，提高通信質量。檢測方法很多，主要分為人工簡易測量和精密儀器測量。 一、人工簡易測量 光纖系統的光學連通性是對光纖系統的基本要求,因此對光纖系統的光學連通性進行測試是基本的測試之一，這種方法一般用于快速檢測光纖的通斷和施工時用來分辨所做的光纖端口極性。它是用一個簡易光源從光纖的一端打入可見光，從另一端觀察光纖發光的強弱、光纖有無斷裂或其他的不連續點。通常選擇紅色激光或其它可見光作為測試光源,光纖的末端監視光的輸出。 如果測試結果顯示光纖全身無斷裂或其他的不連續點，光纖末端光源明顯并且均勻，則說明該光纖連通性能良好，如圖：  如果測試結果顯示光纖全身有無不連續點，光纖末端光源暗淡，這說明該光纖不連通，如圖：  這種方法雖然簡便，但它只能說明光纖的連通性以及光源的強弱而不能定量測量光纖的衰減。 二、精密儀器測量 通過精密儀器進行測量，可以測出光纖鏈路的長度、衰減、極性、接續點、折點、斷點位置；測試光纖的精密儀器有很多，例如：FLUKE儀器、OTDR儀器、光功率計等； （1）FLUKE儀器測試  如下圖便是FLUKE儀器測試的光纖鏈路的結果，從結果中我們可以直觀的了解光纖鏈路的長度、損耗、光纖類型等信息。  （2）OTDR儀器  如下圖便是OTDR儀器測試的結果，從結果中我們可以直觀的了解光纖鏈路的長度、熔接損耗、熔接端口數量、回波損耗、斷點位置、累計損耗等信息。  造成光纖鏈路出現問題的人為原因 （1）在施工過程中使用過大的力使得光纜纖芯斷裂。 （2）光纜彎曲半徑較小，使得光纜纖芯斷裂。 在《GBT50312-2016 綜合布線系統工程驗收規范》中有這樣的規定：2芯或4芯水平光纜的彎曲半徑應大于25mm ；其他芯數的水平光纜、主干光纜和室外光纜的彎曲半徑不應小于光纜外徑的10倍。  （3）在使用的過程中光纖端口或者光纖適配器的防塵帽丟失，照成光纖端口出現污染，使得光纖衰減過大。 連接器端面上的灰塵與污垢、油脂和其他任何物品都可能對光纖鏈路性能造成嚴重破壞，在光纖鏈路中一道污垢可以被比作道路中間的一塊巨石，連接器防塵帽作為光纖端口的重要保護措施之一，在施工的過程中我們必須維護好。在《GBT50312-2016 綜合布線系統工程驗收規范》中有這樣的規定：光纖連接器端面條件直接影響光纖傳輸性能指標，因此在進行光纖布線系統傳輸性能測試前，應先對連接器端面進行檢查，光纖布線系統對有問題的連接器進行整改后才能進行后續測試。  注意 光纖連接器端面檢查是測試和安裝過程中最容易忽略的一個部分，但又是鏈路發生問題最主要的原因之一，所以光纖連接器端面的檢測和清潔非常重要。 干凈的端面應該如下圖一所示：光纖連接器端面整潔無雜質，光纖纖芯清晰。 光纖連接器端面有污漬，如圖二、圖三、圖四所示；有污漬的光纖連接器端面需要經過專業清潔工具對端面進行清潔后再對光纖進行測試，才能保證該光纖測試數值的準確性。   總結 光纖作為當今信息傳輸的主要載體之一，在整個信息傳輸的過程中有著不可或缺的作用。光纖鏈路的測試是光纖鏈路性能的重要保障手段，光纖端口的清潔程度以及光纖的彎曲半徑對光纖鏈路測試結果有著重要影響，在施工的過程中更應該特別注意。 公司簡介 廣東歡聯電子科技有限公司是專業從事綜合布線等產品的研制和銷售，是全球領先的網絡基礎設施供應商之一，長期為BATJ等客戶的大型數據中心提供優良的網絡解決方案，并為包括美國及歐洲主要電信公司（Verizon、AT&T、T-mobile、Vodafone）等全球100個國家合作伙伴的網絡提供性能優異的基礎設施。ENJOYLink歡聯端到端的解決方案，包含了客戶建立高性能的有線和無線網絡所要求的一切硬件。ENJOYLink歡聯，她是互聯網數據的中心，云的堅實的骨架。通過堅持不懈的技術革新，提供的基礎設施實現人與技術的互聯。伴隨著時代的發展，ENJOYLink歡聯的目標一如既往：幫助客戶創造、革新、設計并建立傳輸更快更好的網絡，將始終為客戶提供在家中在工作中所需的最優的網絡解決方案。 |
