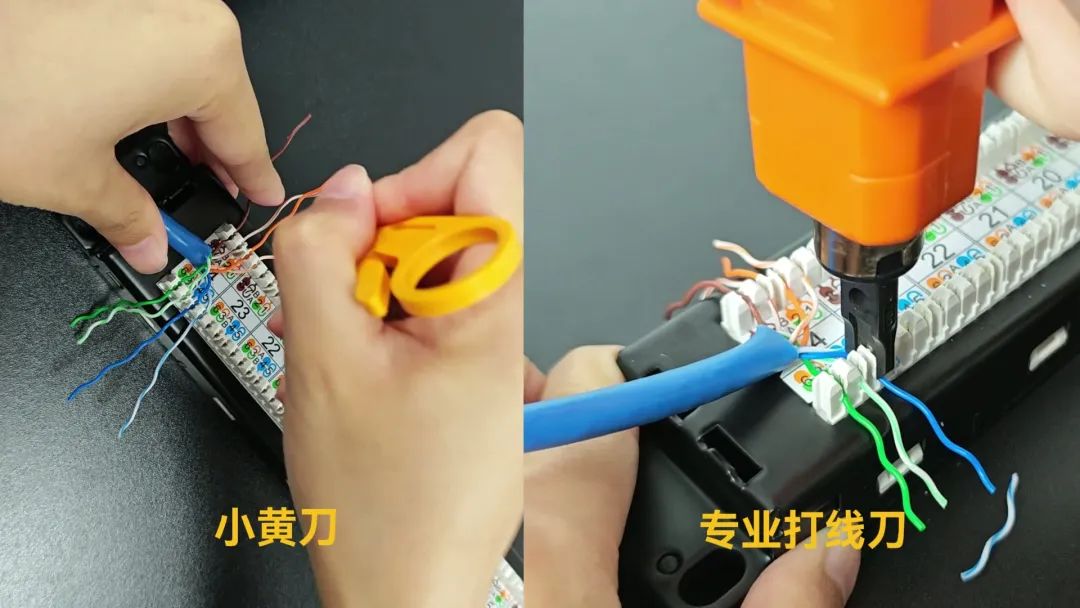

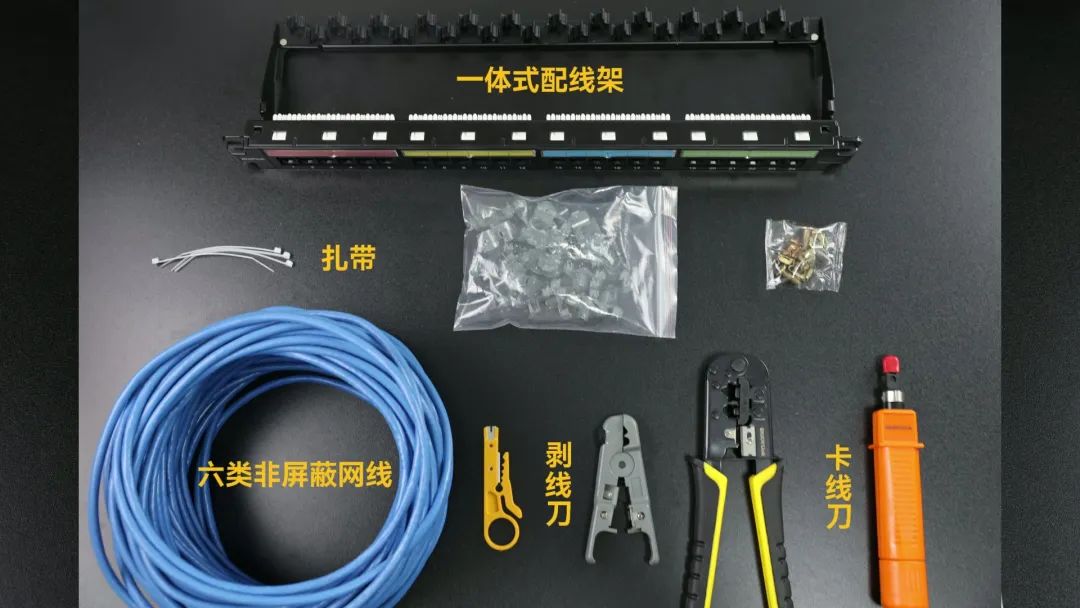

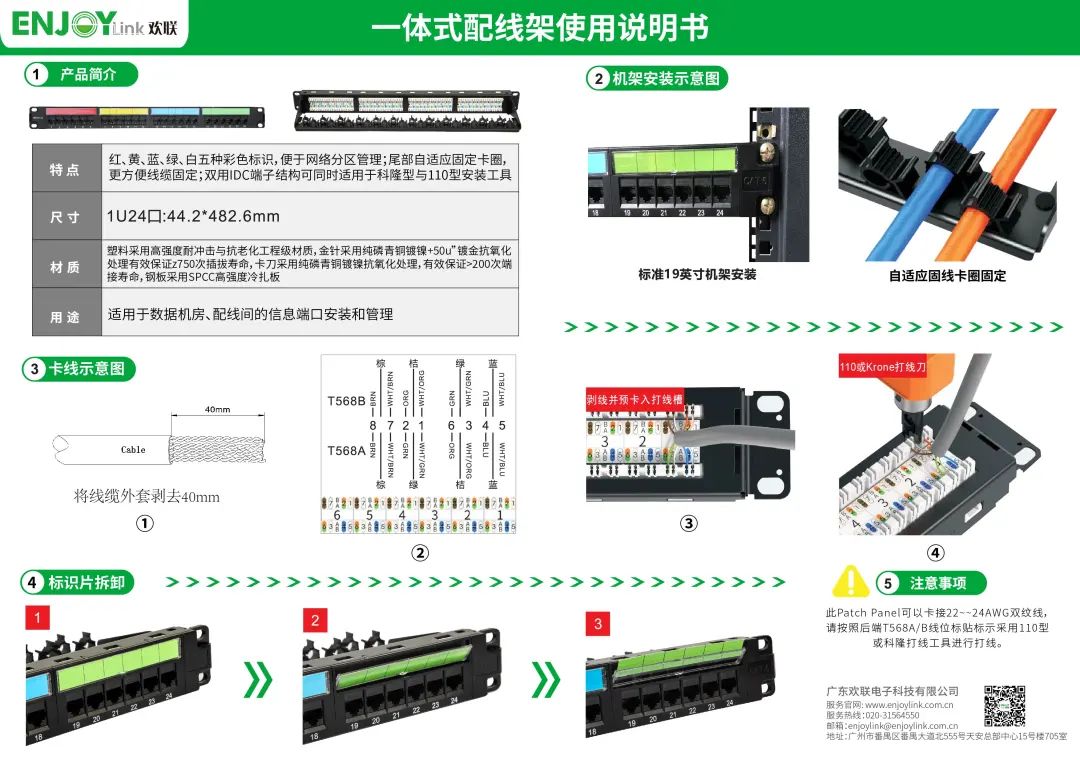

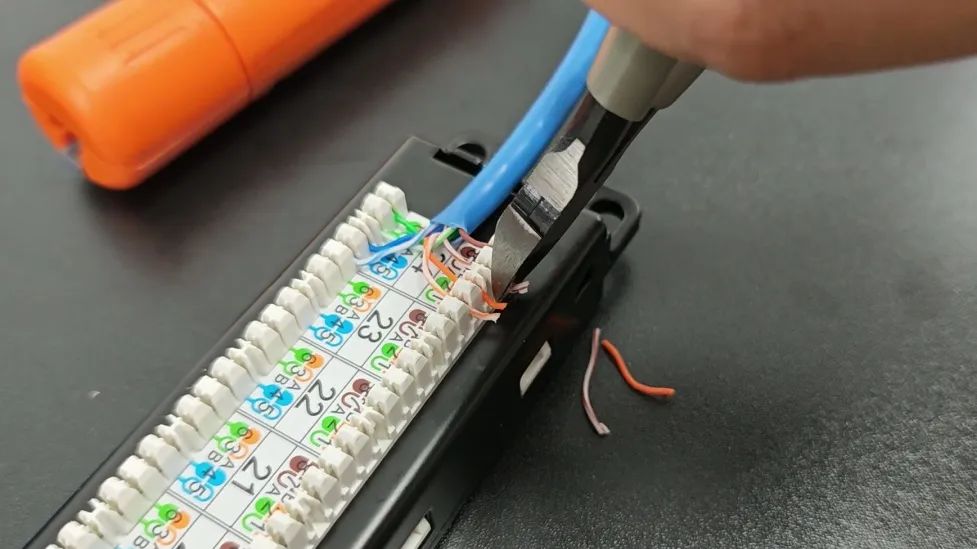

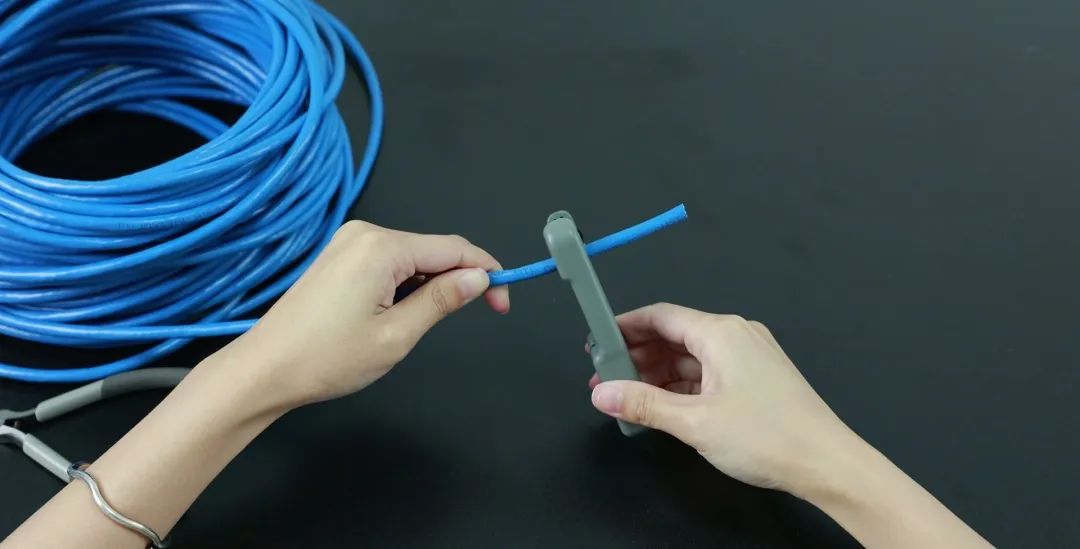

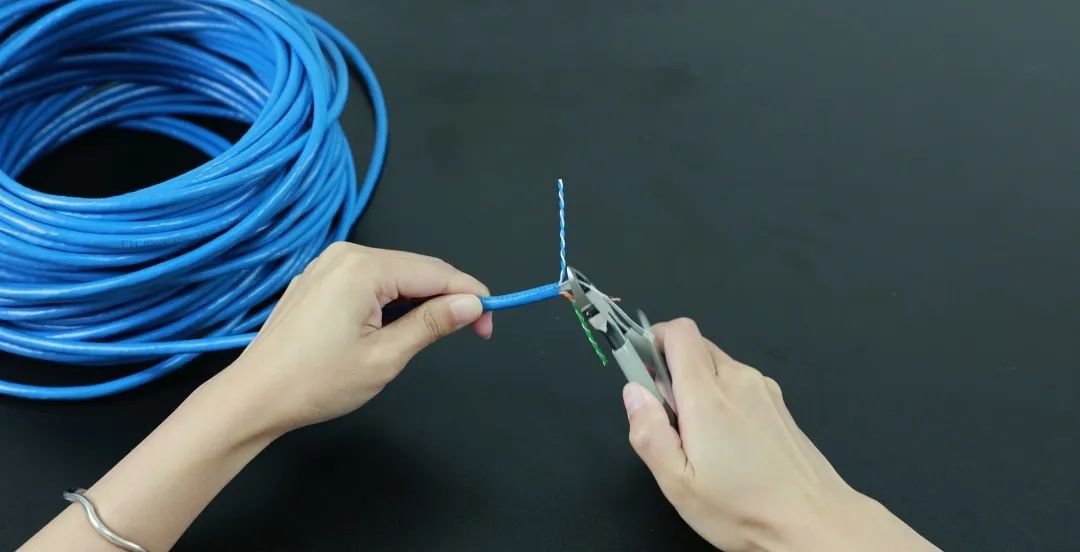

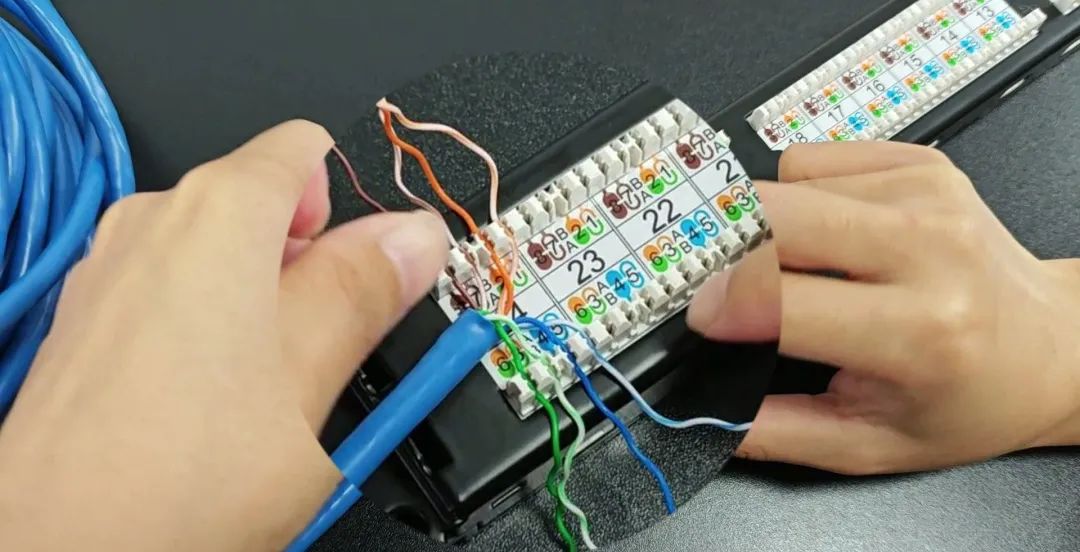

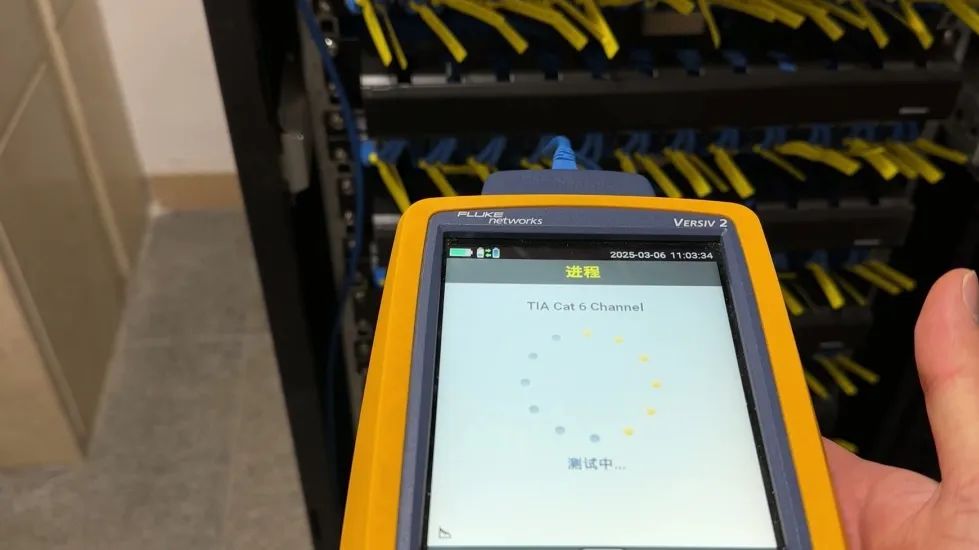

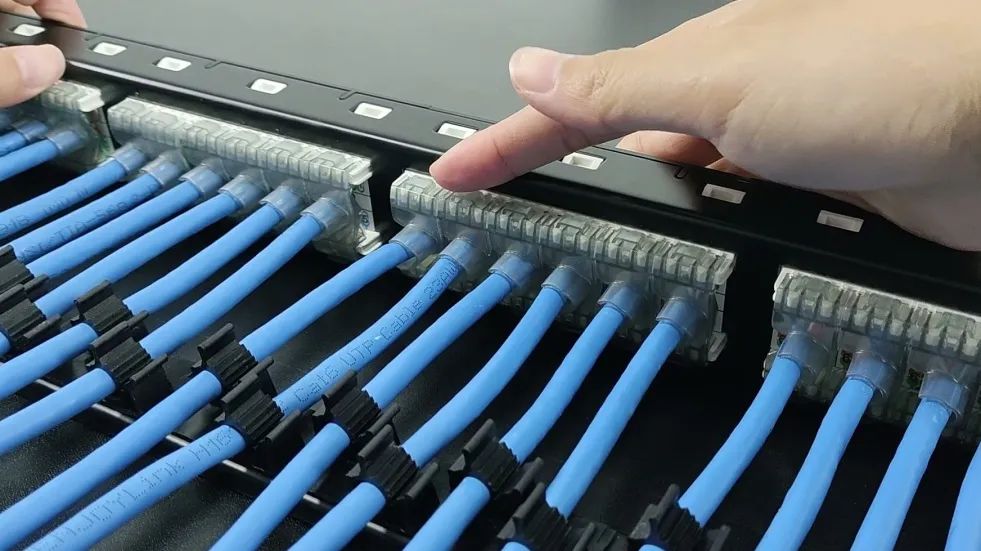

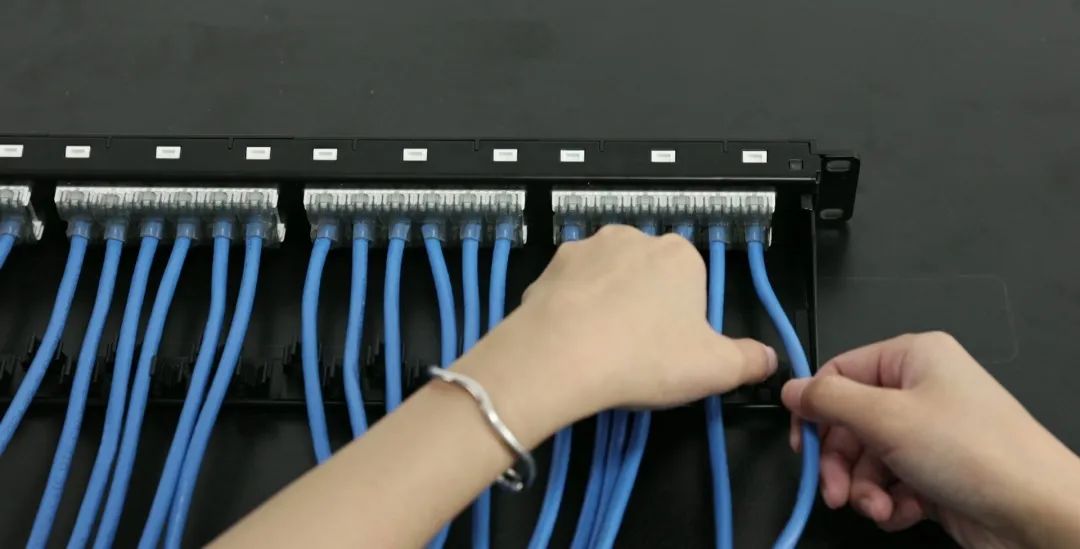

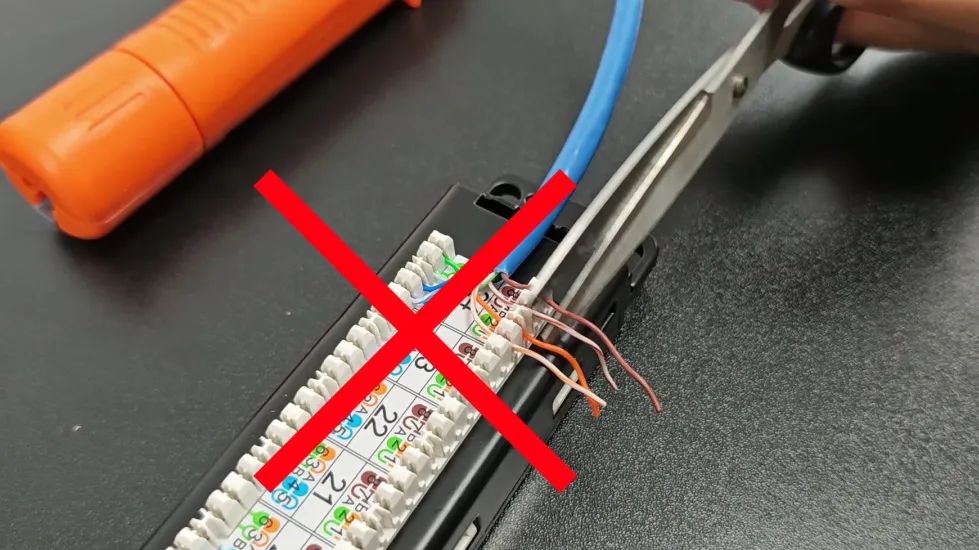

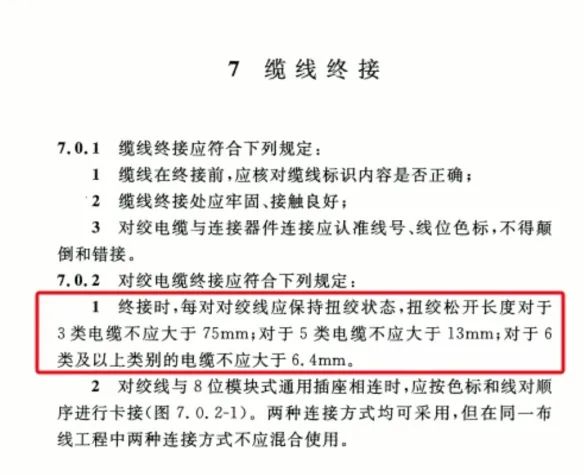

別讓"想當然"害了你！超詳細的一體式網絡配線架安裝避坑指南發表時間：2025-05-17 10:57 前言 在綜合布線系統中，配線架扮演著至關重要的角色，它能夠整齊地固定大量線纜，并根據系統或樓層進行分類，從而有效避免線纜雜亂，為后續維護與管理提供極大便利。配線架種類繁多，其中銅纜配線架的一種被稱為一體式配線架。一體式配線架的特點在于，通常每6個端口共用一個IDC模組，例如24口配線架就包含4個IDC模組。然而，這種設計在后期安裝和維護方面存在不便，且安裝施工難度相較于模塊式配線架更大。同時，在結構通用性，安裝便利性，后期可維護性等方面，模塊式配線架相對于一體式配線架更有優勢。盡管如此，由于成本方面的考慮，一體式配線架在施工方的使用中仍占有一定比例。但值得注意的是，由于施工工人的不專業性，一體式配線架在安裝后往往難以通過永久鏈路測試，這在驗收環節成為了一個突出的問題。下面就讓小函來教大家一體式配線架的正確打線方法。針對這一問題，這一期小函將詳細介紹一體式配線架的正確打線方法，以幫助大家更好地應對施工過程中的挑戰。 一、準備工作 進行打線前，確保已備齊以下工具和材料：一體適配線架、六類非屏蔽網線、剝線刀、卡線刀以及扎帶。  ENJOYLink歡聯在一體式配線架中都放置有使用說明書，大家可以仔細查閱后安裝  在這里補充一個卡線刀的小知識點，網絡模塊卡線刀常見類型主要分為專業型卡線刀和簡易型卡線刀（俗稱小黃刀）。但在使用感受上，兩者存在顯著差異，專業型卡線刀在施工現場更具優勢，能提供更穩定的壓接效果和更高的工作效率，打線效率和感受通常優于小黃刀。手柄也更符合人體工學設計，所以在施工中更推薦使用專業型卡線刀。  二、剝線 1. 將網線放入剝線刀口，預留約40mm（或4-5cm）的長度。  2. 旋轉剝線刀，剪開網線外皮，并用斜口鉗減去十字骨架與撕裂繩，注意不要損傷內部線芯。  三、排序與卡線與打線 按照國際常規標準線序T568B（或根據需求選擇T568A），將網線線芯排序并卡入打線夾。T568B線序一般為：白橙、橙、白綠、藍、白藍、綠、白棕、棕。進行網線線芯的排序并卡入打線夾。在此過程中，需注意以下幾點： 1. 在GBT 50312-2016 《綜合布線系統工程驗收規范中規定》，終接時，每對對絞線應保持扭絞狀態，扭絞松開長度對于3類電纜不應大于 75mm ；對于5類電纜不應大于 13mm ；對于6類及以上類別的電纜不應大于 6. 4mm，所以裸露芯線不宜過長，過長的芯線會打散原有的絞距， 從而影響鏈路的性能；  2. 仔細核對配線架上的打線標識，確保與所選線序一致  3. 線纜按標識打入后，需剪去多余芯線。為確保芯線完全剪斷，建議使用斜口鉗進行剪切，而非剪刀。使用剪刀可能會導致芯線殘留，使得一體式配線架后部端子蓋板無法緊密合上，進而增加線纜因拉扯而脫落的風險。   完成以上步驟后，一根網線線芯便成功卡接在配線架上。由于一個配線架中有24根網線需要卡接，因此需重復上述操作直至所有網線完美卡接。當所有網線都卡接完畢后，即可進入下一個施工步驟。  五、固定與整理 使用扎帶將網線固定在后部理線托架上，保持整潔有序。如果后部理線托架自帶固定器，則無需使用扎帶，隨后剪掉多余的扎帶，確保不影響其他設備的安裝和使用。  六、檢查與測試 完成打線后，進行仔細的檢查，確保每條網線都已正確接入配線架，且接觸良好。在工程最后驗收階段，使用福祿克進行永久鏈路測試，用來驗證網絡連接的穩定性和速度。    結論 通過遵循以上步驟，可以確保一體適配線架在綜合布線系統中的正確打線，從而提高網絡通信的質量和效率。在實際操作中，也請務必注意安全和規范操作，避免造成不必要的損失和故障。 公司簡介 ENJOYLink歡聯在全球最先進的通信網絡中扮演著關鍵角色。保持產品性能在行業的領先地位，一直是ENJOYLink歡聯電子的核心追求。ENJOYLink歡聯長期致力于為眾多知名企業及大型數據中心提供卓越的網絡解決方案，并與多家世界500強企業建立深度戰略合作，共同推動技術創新與應用。她是互聯網數據中心，云的最堅實的骨架。憑借持續不斷的技術創新，ENJOYLink歡聯所打造的基礎設施成功促進了人與技術的緊密相連。ENJOYLink歡聯端到端的解決方案，包含了客戶建立高性能的有線和無線網絡所要求的一切硬件。伴隨著時代的發展，我們的目標一如既往:幫助客戶創造、革新、設計并建立傳輸更快更好的網絡。我們將始終為客戶提供在家中、在工作中和在移動中所需的最優的網絡解決方案。 |
