揭秘網線：小小結構，大大作用！

網線，作為現代信息社會中不可或缺的基礎傳輸介質，是構建局域網（LAN）和連接互聯網的關鍵組件，網線的部署對于確保穩定、高速的網絡連接非常重要，尤其是在越來越多設備依賴于互聯網的今天。

那么，網線作為網絡傳輸?shù)闹匾獦蛄?，它的結構是怎么樣的？每個結構又有什么作用呢？

隨著時代的進步，人們對于網絡的需求也越來越高，網線作為網絡傳輸?shù)臉蛄?，其類型也是多種多樣，不同的網線在結構組成上略有不同。網線按其屏蔽類型分為非屏蔽和屏蔽兩種結構。

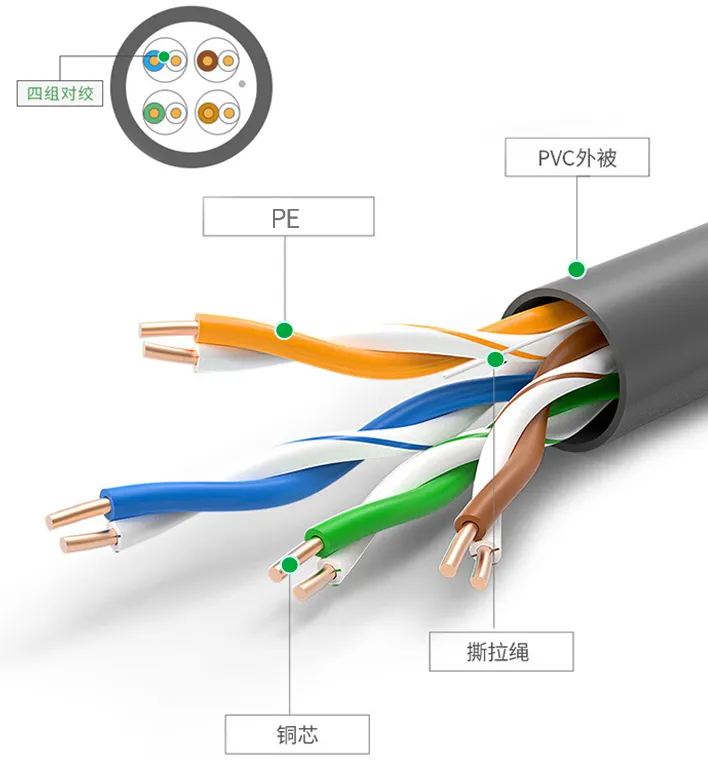

超五類非屏蔽網線一般由導體、絕緣、撕裂繩、護套等結構組成（如圖一)；

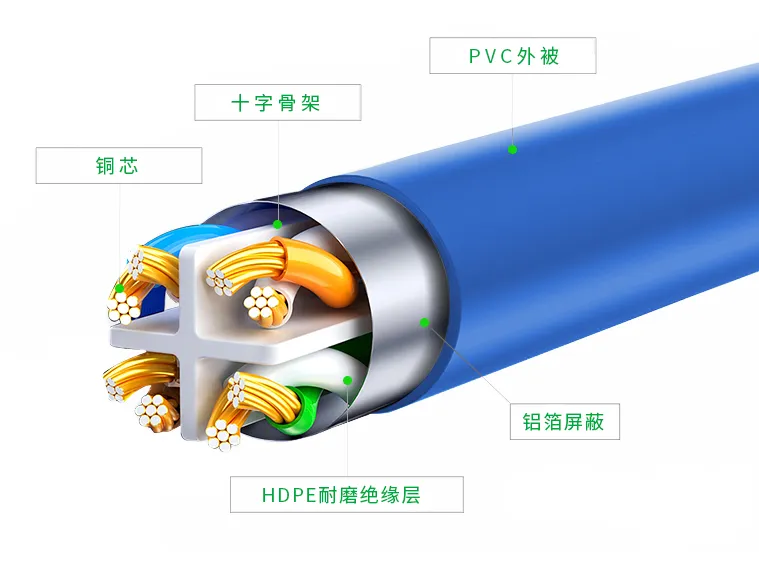

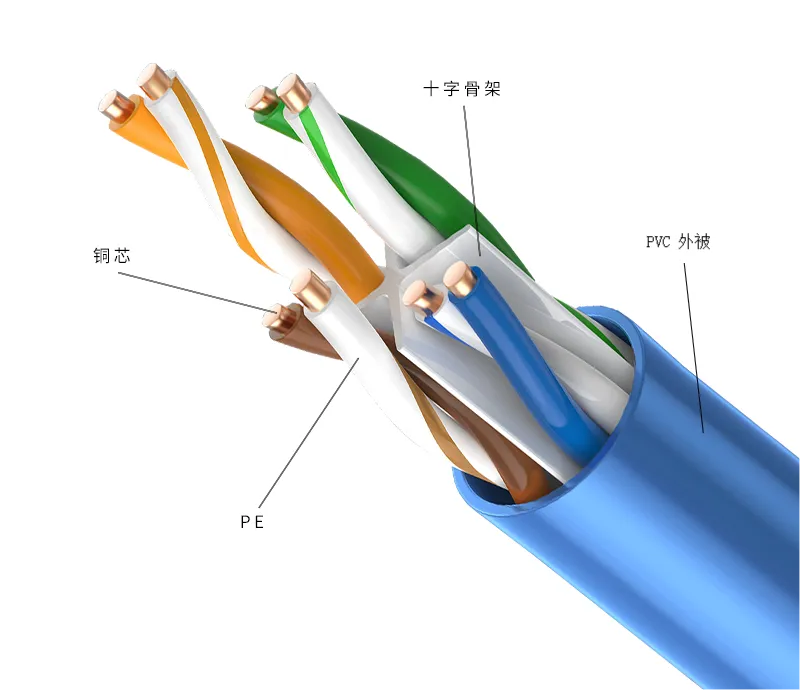

六類/超六類非屏網線一般由導體、絕緣、撕裂繩、十字骨架、護套等結構組成(如圖二)；

六類/超六類非屏網線在組成結構上比超五類非屏蔽網線增加了十字骨架；

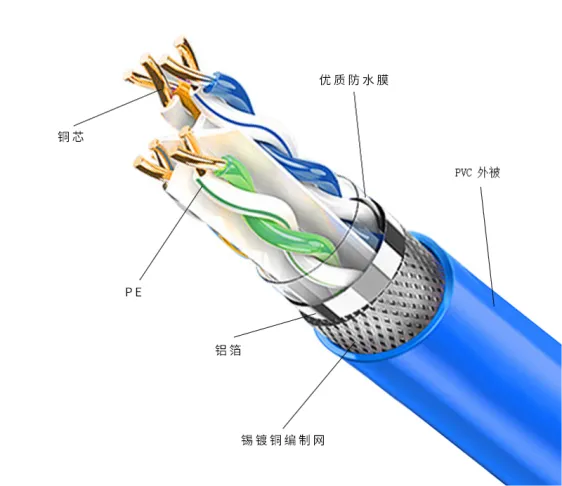

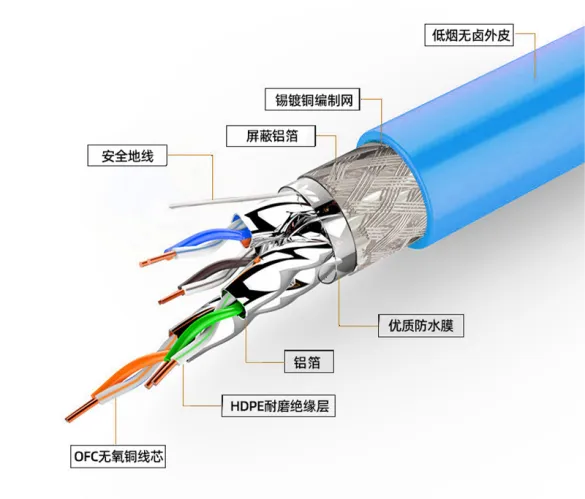

屏蔽網線一般由導體、絕緣、撕裂繩、十字骨架、護套、地線、鋁箔屏蔽層、編織網屏蔽層等結構組成。

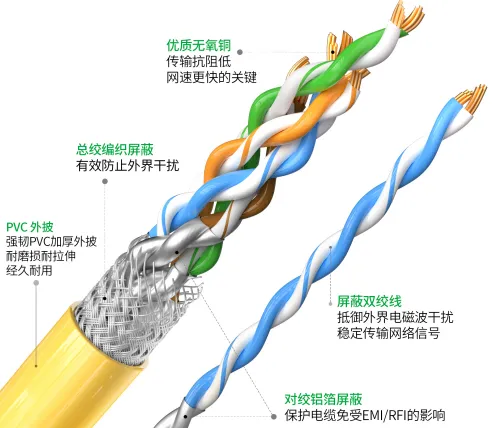

按屏蔽類型可細分為纜芯總屏蔽、線對單獨屏蔽、纜芯總屏蔽加線對單獨屏蔽。

如下圖所示，在《YD/T 1019—2023數字通信用聚烯烴絕緣水平對絞電纜》中有這樣的規定：網線導體應采用實心銅導體，導體表面應光滑、圓整、無氧化和無機械損傷。導體材料應符合GB/T 3953-2009中TR型軟圓銅線要求。網線銅導體接頭處的抗拉強度應不小于85%，成品網線的導體斷裂伸長率應不小于12%。對網線的銅經也有詳細的規定，例如，超五類非屏蔽網線的銅經范圍為0.50±0.01mm；六類和超六類網線的銅經范圍為0.57±0.02mm等。

網線采用八根銅導體，每兩根按一定的密度纏絞在一起，在傳輸電信號時相互之間輻射出的電磁波就會相互抵消，可以降低干擾。

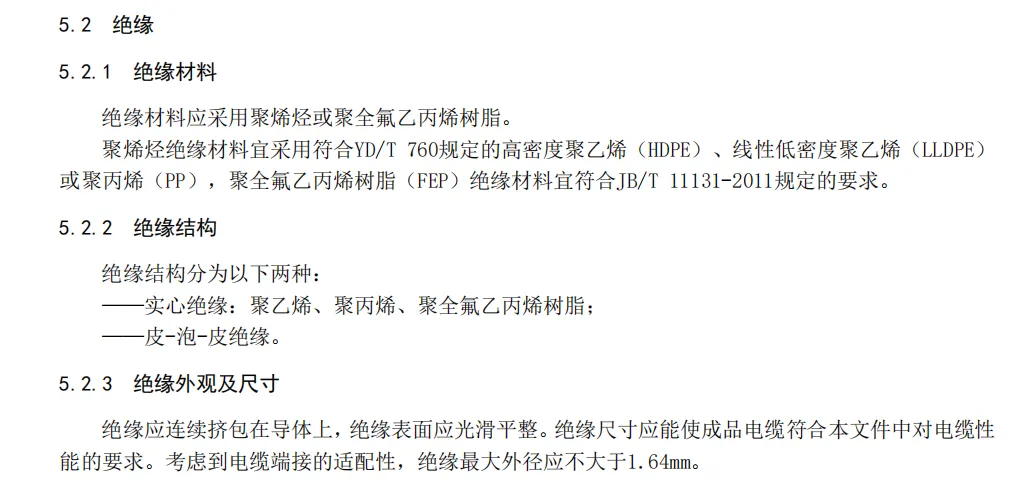

如下圖所示，在《YD/T 1019—2023數字通信用聚烯烴絕緣水平對絞電纜》中有這樣的規定，絕緣材料應采用聚烯烴或聚全氟乙丙烯樹脂，絕緣層結構分為實心絕緣和皮-泡-皮絕緣，網線絕緣層的外徑應不大于1.64mm。

在數據傳輸過程中，線纜需要承受各種外部和內部的壓力和拉力，而十字骨架的存在可以增加線纜的強度和穩定性，防止線纜損壞或折斷，從而確保數據傳輸?shù)姆€(wěn)定性和安全性；同時能夠避免絞線間的干擾,降低噪音和失真,從而提高數據傳輸質量和速率。與六類和超六類網線相比，超五類網線的傳輸速率和帶寬相對較小，其線對之間的相互干擾程度較低，在沒有十字骨架的前提下，超五類網線也能夠達到使用要求。

在《YD/T 1019—2023數字通信用聚烯烴絕緣水平對絞電纜》中有這樣的規定，護套材料應采用聚氯乙烯、低煙無鹵阻燃聚烯烴或聚全氟乙丙烯樹脂。
